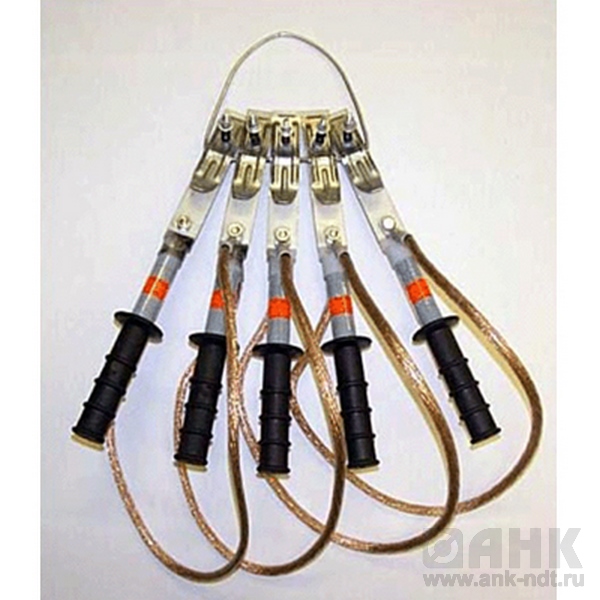

Описание заземления переносного усовершенствованного ПЗУ-1 для ВЛ до 1 кВ
Заземление переносное усовершенствованное ПЗУ-1 предназначено для защиты работающих на отключенных участках ВЛ до 1 кВ, в случае ошибочной подачи напряжения на этот участок, путем закорачивания между собой нулевого и всех фазных проводов, в сети с заземленной нейтралью, при наличии повторных заземлений нулевого провода.
Технические характеристики переносного усовершенствованного заземления ПЗУ-1:
| Номинальное напряжение электроустановки, кВ | до 1 |
| Сечение заземляемых проводов ВЛ, мм² | 6-150 |
| Длина заземляющего провода между зажимами, мм | 800 |
| Сечение заземляющего провода, мм² | 16 |
| Ток термической стойкости в течение 3 с, кА | 2,3 |
| Максимально допустимое значение тока электродинамической стойкости, кА | 14 |
| Количество пружинящих зажимов, шт. | 5 |
| Длина изолирующей части штанги, мм | 80 |
| Длина рукоятки, мм | 120 |
| Общая длина штанги с зажимом, мм | 350 |
| Масса, кг | 1,8 |
