Описание рентгеновского аппарата РАП 200-5

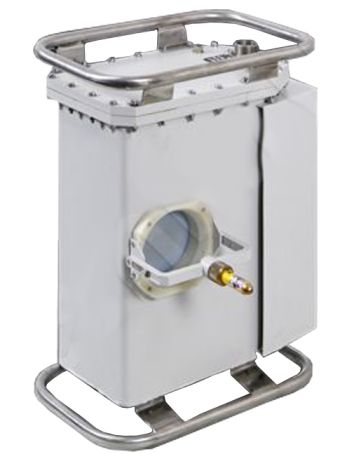

Рентгеновский аппарат РАП 200-5 предназначен для работы в стеснённых условиях и помимо относительно малого веса и габаритов отличается от других аппаратов серии РАП расположением выходного окна на широкой боковой плоскости моноблока излучателя.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Область применения:
Рентгеновский аппарат специализированного назначения для контроля стальных отливок, сварных соединений сосудов и трубопроводов в тех случаях, когда требуется высокая чувствительность контроля при ограниченном доступе. Из-за малого объёма масла излучатель склонен к относительно быстрому нагреву (11ОС за 180 сек). Используется в рентгеновских лабораториях, в цеховых и полевых условиях.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |
| Максимальное анодное напряжение, кВ | 200 |
| Максимальный анодный ток, мА | 5 |
| Диапазон регулировки напряжения, кВ Диапазон регулировки анодного тока, мА | 150 - 200 0,3- 5,0 |
| Размер фокусного пятна трубки, мм | 2,0х2,2 |
| Угол раствора рабочего пучка, град. | 40х60 |
| Номинальная толщина просвечивания (Fe), мм* | 22 |
| Полная мощность, потребляемая от сети, кВА (не более) | 1,8 |
| Масса излучателя/блока питания/пульта, кг (не более) | 16/8/0,3 |
| Габаритные размеры, мм | |
| излучателя | 300х190х375(Н) |
| блока питания | 305х260х215(Н) |
| пульта управления | 165х90х30(Н) |
| Мощность экспозиционной дозы при анодном напряжении 160 кВ и токе анода 3,5 мА на расстоянии 0,5 м от выходного окна, Гр/мин (не менее) Напряжение питающей однофазной сети переменного тока, частотой 50/60 Гц, В | 0,25 220 |
