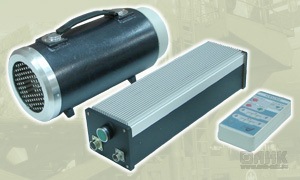

Переносной рентгеновский аппарат РАПАН М 200/100 в Якутске

Тип рентгеновского аппарата

с постоянным анодным напряжением, моноблочный

Напряжение на рентгеновской трубке, кВ

100-200

Регулировка напряжения

ступенями по 5 кВ

Максимальная мощность на аноде рентгеновской трубки, Вт

100

Выход излучения

торцевой, 120°

Фокусное пятно, мм

Ø2,5

Максимальная толщина просвечиваемой стали на пленку (F = 700 мм, экспозиция — 10 мин., плотность почернения — 2), мм:
— на пленку D7 Agfa Structurix с Pb-экранами 0,027 мм
— на пленку F8 с рентгенофлуоресцентными экранами (F8+RCF)

22
35

Условия эксплуатации:
— температура окружающего воздуха, °С
— влажность, %

от -40 до +40
до 95

Максимальная длительность экспозиции, мин

15

Напряженность рабочего цикла

1:2

Питание

сеть 220 В, 50 Гц

Потребляемая мощность, Вт, не более

350

Габаритные размеры, мм, не более:
— излучатель (моноблок)
— пульт питания
— пульт дистанционного управления

Ø165 × 400
420 × 140 × 120
170 × 80 × 35

Масса, кг, не более:
— излучатель (моноблок)
— пульт питания
— пульт дистанционного управления (с кабелем связи)
— кабель связи моноблока с пультом питания

10
3,5
2,5
4

Габаритно-массовые характеристики в упаковке (не более)

один кофр:
20 кг, 420 × 400 × 200 мм
