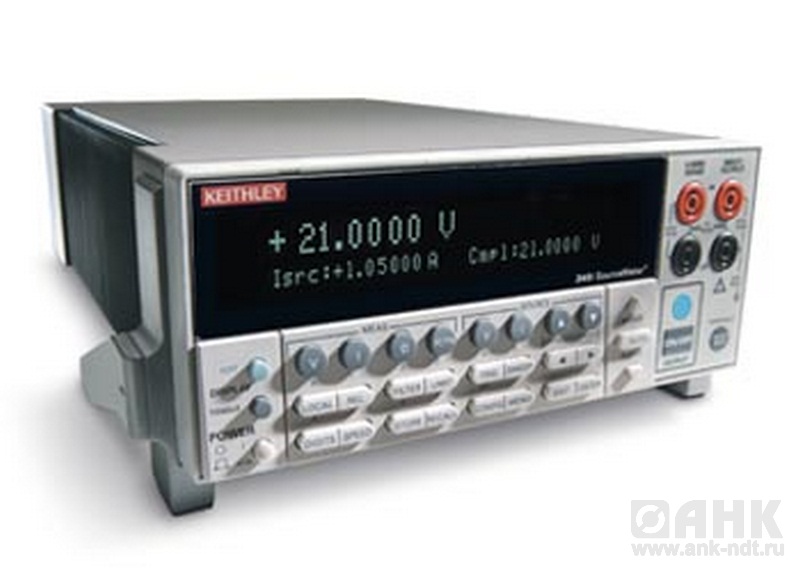

Описание 2425 — калибратора-мультимера (источника-измерителя)
Источники/измерители Keithley SourceMeter 2425 представляют собой одноканальные комбинированные приборы, объединяющие в одном корпусе:
- Высокостабильный малошумящий программируемый источник питания с режимом электронной нагрузки
- Прецизионный 5 ½ - разрядный мультиметр
- Генератор тока (TrueRMS)
- Генератор мощных токовых импульсов (только в моделях 2430)
- Количество каналов - 1
- 4-х квадрантная рабочая область (генерация тока/напряжения или работа в режиме нагрузки)
- Широкий диапазон генерации и измерений: 10 пА…10 А, 1 мкВ…1100 В, 20 Вт…1000 Вт
- Прецизионная точность измерения/установки. Базовая погрешность 0,012% при 5 Ѕ - разрядном разрешении
- Генерация мощного токового импульса до 10,5 А/1000 Вт (модель 2430)
- Возможности развертки генерации/измерения (линейные и логарифмические ступенчатые развертки, пользовательская развертка по списку)
- Возможность сохранения в памяти пользовательского списка для тестирования (до 100 точек)
- Сохранение показаний и установок. Память на 5000 значений при 5 Ѕ - разрядов (2 буфера по 2500 точек) и семь настроек (пять пользовательских настроек, заводская настройка по умолчанию, *RST (установка по умолчанию на 0)
- 6-проводное измерение сопротивления с помощью программируемого источника тока или источника напряжения с V или I зажимом
- Высокая скорость проведения операций. При 4 Ѕ - разрядах до 2030 измерений во внутреннюю память и 1754 измерения в GPIB
- Встроенный компаратор для быстрого проведения тестирования "годен/негоден" (до 12 стадий предельных испытаний)
- Цифровой порт ввода/вывода для обеспечения операций сортировки по контейнерам или состыковки с манипулятором электронных компонентов.
- Одновременные измерения с использованием дистанционного интерфейса.
- Математические выражения. Пять встроенных, до пяти определяемых пользователем (только шина).
- 3 скорости измерения: высокая, средняя, нормальная
- Калибровка при закрытом кожухе. Прибор может быть прокалиброван либо с лицевой панели, либо посредством дистанционного интерфейса
- Состыковка по схеме запуска с коммутационной аппаратурой Keithley серии 7000
- Программное обеспечение LabTracer 2.0 (Freeware) графическим интерфейсом позволяет подключать и конфигурировать 8 источников/измерителей серий 2600 и 2400
Технические характеристики калибратора-мультимера (источника-измерителя) 2425:
Точность в режиме локального и дистанционного управления
| Диапазон | Программное разрешение | Точность* источника ±(% от шкалы + В) | Разрешение измерения | Точность* измерителя ±(% от шкалы + В) | Максимальные значения |
| 200.000 мВ | 5 мкВ | 0,02% + 600 мкВ | 1 мкВ | 0,012% + 300 мкВ | ±21 В @ ±3,15 А ±105 В @ ±1,05 А |
| 2.00000 В | 50 мкВ | 0,02% + 600 мкВ | 10 мкВ | 0,012% + 300 мкВ | |
| 20.0000 В | 500 мкВ | 0,02% + 2,4 мВ | 100 мкВ | 0,015% + 1 мВ | |
| 100.000 В | 2,5 мВ | 0,02% + 12 мВ | 1 мВ | 0,015% + 5 мВ |
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Точность в режиме локального и дистанционного управления
| Диапазон | Программное разрешение | Точность* источника ±(% от шкалы + А) | Разрешение измерения | Точность* измерителя ±(% от шкалы + А) | Максимальные значения |
| 10.0000 мкА | 500 пА | 0,033% + 2 нА | 100 пА | 0,027% + 700 пА | ±3,15 А @ ±21 В ±1,05 А @ ±105 В |
| 100.000 мкА | 5 нА | 0,031% + 20 нА | 1 нА | 0,025% + 6 нА | |
| 1.00000 мА | 50 нА | 0,034% + 200 нА | 10 нА | 0,027% + 60 нА | |
| 10.0000 мА | 500 нА | 0,045% + 2 мкА | 100 нА | 0,035% + 600 нА | |
| 100.000 мА | 5 мкА | 0,066% + 20 мкА | 1 мкА | 0,055% + 6 мкА | |
| 1.00000 А | 50 мкА | 0,067% + 900 мкА | 10 мкА | 0,066% + 570 мкА | |
| 3.00000 А | 50 мкА | 0,059% + 2,8 мА | 10 мкА | 0,052% + 1,71 мА |
* Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C
Локальные и дистанционные датчики
| Диапазон | Стандартное разрешение | Тестовый ток | Номинальная точность ±(% от шкалы + Ом) |
| <0.200 Ом | --- | --- | Iacc ист + Vacc изм |
| 2.00000 Ом | 10 мкОм | 1 А | 0,17% + 0,0003 Ом |
| 20.0000 Ом | 100 мкОм | 100 мА | 0,10% + 0,003 Ом |
| 200.000 Ом | 1 мОм | 10 мА | 0,08% + 0,03 Ом |
| 2.00000 кОм | 10 мОм | 1 мА | 0,07% + 0,3 Ом |
| 20.0000 кОм | 100 мОм | 100 мкА | 0,06% + 3 Ом |
| 200.000 кОм | 1 Ом | 10 мкА | 0,07% + 30 Ом |
| 2.00000 МОм | 10 Ом | 1 мкА | 0,11% + 300 Ом |
| 20.0000 МОм | 100 Ом | 1 мкА | 0,11% + 1 кОм |
| 200.000 МОм | 1 кОм | --- | Iacc ист + Vacc изм |
| > 200.000 МОм | --- | --- | Iacc ист + Vacc изм |
