Описнаие pH-метра серии АП-430
Анализатор активности ионов потенциометрический АП-430 (ph-метр) – это автоматический прибор непрерывного действия, предназначенный для измерения активности ионов водорода (рН), активности других одновалентных и двухвалентных анионов и катионов (рХ), электродвижующей силы (ЭДС) и температуры водных растворов на предприятиях электро- и теплоэнергетики, химической, металлургической, целлюлозно-бумажной, нефтеперерабатывающей, пищевой, фармацевтической и других отраслях промышленности, в сельском хозяйстве, экологии, научных исследованиях и т.д.
Ph-метр работает по потенциометрическому принципу.
Принцип действия заключается в измерении разности потенциалов (ЭДС), поступающей с электродной системы, погруженной в анализируемый раствор, и преобразовании этой разности потенциалов в значение показателя активности ионов в растворе.
Выпускаются следующие модификации прибора:

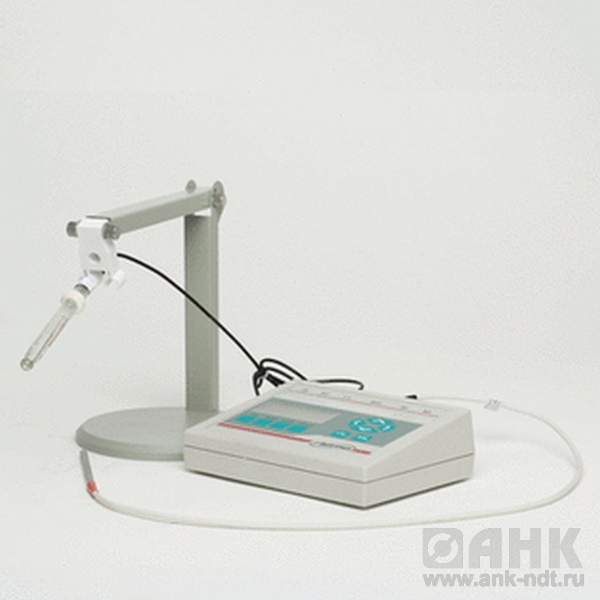

- АП-430 — стационарный (настольный) анализатор (ph-метр), предназначенный для осуществления измерений в лабораториях;
- АП-430-01 — стационарный промышленный анализатор (ph-метр), предназначенный для осуществления измерений на промышленных предприятиях. Имеет собственный источник питания/блок обработки информации;
- АП-430-01 — стационарный промышленный анализатор (ph-метр), предназначенный для осуществления измерений на промышленных предприятиях. Использует в качестве блока питания/блока обработки информации БПС-21М.
Особенности:
- ph-метры предназначены для установки в невзрывоопасных зонах;
- диапазон рабочих температур ph-метра: от плюс 5 до плюс 45 °С для анализатора АП-430; от плюс 5 до плюс 70 °С – для анализаторов АП-430-01 и -02;
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды: анализатор АП-430 и блок обработки сигнала АП-430-01 – IP30; преобразователь измерительный из АП-430-01 и -02 – IP54 ;
- гарантийный срок – 18 месяцев с даты отгрузки потребителю.
Технические характеристики АП-430:
| Характеристики | Значения | Примечания |
| Температура окружающей среды, °С: | | |
| — АП-430 | от +5 до +45 | |
| — АП-430-01, АП-430-02 | от +5 до +70 | |
| Степень защиты: | | |
| — АП-430 | IP 30 | |
| — АП-430-01, АП-430-02: | | |
| — блок обработки сигнала | IP 30 | |
| — преобразователь измерительный | IP 54 | |
| Габаритные размеры: | | масса, кг, не более: |
| АП-430: | | |
| — преобразователь измерительный | 190×60×150 | 1 |
| — штатив | 245×155×250 | 0,5 |
| АП-430-01: | | |
| — блок обработки сигнала | 145×190×165 | 3 |
| — преобразователь измерительный | 132×32×113 | 0,5 |
| АП-430-02: | | |
| — преобразователь измерительный | 132×32×113 | 0,5 |
| Напряжение питания, В | 220 | АП-430, АП-430-01 (напряжение переменного тока) |
| 10 — 24 | АП-430-02 (напряжение постоянного тока) | |
| Потребляемая мощность, В·А, не более | 10 | |
| Унифицированный токовый сигнал, мА | 4 — 20 | АП-430-01, АП-430-02 |
| Цифровой сигнал | RS-232 (протокол MODBUSRTU) | АП-430 |
| RS-232/RS-485 (протокол МОDBUSRTU) | АП-430-01 | |
| RS-485 | АП-430-02 | |
| Срабатывание «сухих» контактов реле при срабатывании световой сигнализации: | | при повышении или понижении уровня рН, рХ для АП-430-01 |
| — «ПОРОГ 1» | одна группа | 220 В; 2,5 А |
| — «ПОРОГ 2» | одна группа | 220 В; 2,5 А |
| Время прогрева, мин, не более | 10 | |
| Количество каналов измерения при использовании АП-430-02 в качестве вторичного прибора с БПС-21М | 1; 2; 4; 7; 8; 11; 12 | |
| Время работы без корректировки показаний, мес. | 12 | |
Дополнительные технические характеристики:
| Наименование | Каналы измерения | Диапазон показаний | Диапазон измерений | Цена единицы младшего разряда | Единица измерения | Пределы допускаемого значения основной абсолютной погрешности (Д0) | |
| для ПИ | в комплекте анализатора | ||||||
| АП-430 | рН | от -2 до +16 | от -1 до +14 | 0,01 | рН | ± 0,02 | ± 0,04 |
| рХ | от -21 до +21 | от -1 до +14 | 0,01 | рХ | ± 0,02 | ± 0,04 | |
| ЭДС | от -2150 до +2150 | от -2000 до +2100 | 0,1 | мВ | ± 0,5 | ||
| Т | от 0 до +130 | от 0 до +100 | 0,1 | °С | ± 0,3 | ||
| АП-430-01 АП-430-02 | рН | от -2 до +16 | от -1,00 до +14 | 0,01 | рН | ± 0,02 | ± 0,04 |
| рХ | от -21 до +21 | от -1 до +14 | 0,01 | рХ | ± 0,02 | ± 0,04 | |
| ЭДС | от -2150 до +2150 | от 2000 до +2000 | 0,1 | мВ | ± 0,5 | ||
| Т | от 0 до +160 | от 0 до 150 | 0,1 | °С | ± 0,5 | ||
