Поверка нивелира лазерного PMC 46, PMP 45, PML 42 в Якутске
Назначение: для измерения отклонения положения точек от горизонтального и вертикального направлений (плоскостей) и задания прямых углов в горизонтальной плоскости.
Поверка нивелира лазерного PMC 46, PMP 45, PML 42
Принцип действия нивелира основан на автоматической установке и стабилизации лазерных лучей в горизонтальное и вертикальное положение с помощью оптикомеханического, двухосевого, компенсатора маятникового типа.
Нивелир представляет собой оптико-электронное устройство, основными узлами которого являются: диодный лазерный излучатель видимого спектра (красный луч) и специальный оптический блок с цилиндрическими линзами. Оптический блок осуществляет линейную развертку лазерного излучения в виде линии и задает взаимно перпендикулярные горизонтальную и вертикальную плоскости.
Входящие в комплект нивелира принадлежности и возможность резьбового крепления позволяют установить его практически на любой поверхности в удобном для измерений месте.
Управление нивелиром осуществляется с помощью одной кнопки.
Нивелир имеет компенсатор углов наклона маятникового типа. При невозможности компенсации углов наклона, из-за превышения допуска, включается режим прерывистого лазерного излучения.
В эксплуатации, конструкция нивелира не предусматривает механических и электронных внешних регулировок.
Ограничение доступа к внутренним регулировочным узлам обеспечивается неразборным корпусом нивелира.
Выпускаемые модификации нивелира имеют следующие особенности:
- РМС 46 — Излучает шесть лазерных лучей для задания горизонтальной и вертикальной плоскостей, вертикального направления вверх, вниз и двух горизонтальных направлений для разметки прямых углов.
- РМР 45 — Излучает пять лазерных лучей для задания вертикального направления вверх, вниз и трех горизонтальных направлений для разметки прямых углов.

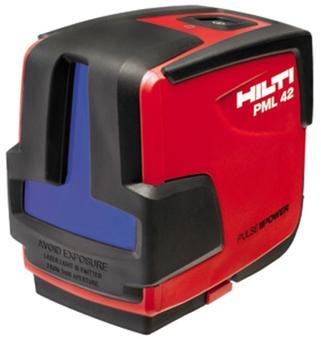

- PML 42 — Излучает два лазерных луча для задания горизонтальной и вертикальной плоскостей.
Поверка осуществляется по документу МП РТ 1582-2011 «Нивелиры лазерные РМС 46, РМР 45, PML 42. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 30 июня 2011г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- Теодолит типа Т2 по ГОСТ 10529-86, СКО 2″;
- Квадрант оптический КО-30, ПГ — ±30″;
- Нивелир типа Н-05 по ГОСТ 10528-90, СКО 0,5 мм на 1 км двойного хода.
Сведения о методах измерений
- Методика измерений нивелиром приведена в разделе 7 «Эксплуатация» в документе «Нивелиры лазерные PМС 46/РМР 45/ PML 42. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам лазерным РМС 46, РМР 45, PML 42
- ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
- Документация фирмы-изготовителя «Нивелиры лазерные PМС 46/РМР 45/PML 42. Руководство по эксплуатации».
