Назначение: для измерительных преобразований и передачи сигналов датчиков в виде частоты периодических сигналов, силы и напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, расположенных в опасной зоне, в безопасную зону для восприятия вторичной частью измерительной системы, а также для питания пассивных датчиков сопротивления, расположенных в опасной зоне.
16.01.2015 утвержден вместо 40667-09
Поверка преобразователей измерительных H

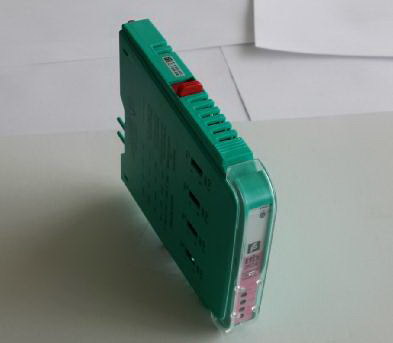

Преобразователи представляют собой аналоговые промежуточные измерительные преобразователи сигналов силы и напряжения постоянного тока, сигналов термопар и термопреобразователей сопротивления, а также частотно-модулированных импульсных сигналов в сигналы силы и напряжения постоянного тока. Вход и выход преобразователей гальванически изолированы друг от друга. Некоторые модификации рассчитаны на передачу HART сигналов, налагаемых на аналоговые сигналы.
Преобразователи могут монтироваться на стандартную (или заказную) объединительную плату с помощью двух многоконтактных разъёмов (система фиксации Quick Lock). Поляризация объединительной платы предотвращает ошибочную установку преобразователей на плате. Для подключения к платам полевых кабелей, персонального компьютера и других устройств используются съемные клеммные блоки, стандартные многоконтактные разъёмы.
Программное обеспечение
Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.
Метрологически значимое встроенное ПО, к которому относятся программные модули, жестко записано в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания. В модулях отсутствует возможность внесения изменений в метрологически значимую часть программы (преднамеренных или непреднамеренных) посредством внешнего интерфейса связи (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Метрологические характеристики преобразователей нормированы с учётом встроенного ПО.
Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DTM-I |
| Номер версии (идентификационный номер ПО) | не ниже 1.46 |
| Цифровой идентификатор ПО | — |
Поверка преобразователей измерительных серии H выполняется по документу МП 4066715 «Преобразователи измерительные серии H. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.09.2014.
Основное поверочное оборудование: калибратор — вольтметр универсальный В1-28 (пределы допускаемой основной погрешности: ±(0,003%И+0,0003Им), ±(0,01%1+0,0015%1м)), калибратор универсальный Н4-7 (пределы допускаемой основной погрешности: ±(0,002%U+0,00015% Ип), ±(0,004%1+0,0004%1п)), мера электрического сопротивления многозначная Р3026-1 (кл.т. 0,002/1,5» 10-6), генератор сигналов произвольной формы 33210А (Af= ±2.10-5f).
Сведения о методах измерений
- Метод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии H
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Техническая документация фирмы-изготовителя.
