Поверка пробников токовых EZ-17 мод. 02 и 03 в Якутске
для бесконтактных измерений силы тока синусоидальных, шумовых и импульсных радиопомех.
Поверка пробников токовых EZ-17 мод. 02 и 03
Принцип работы пробников токовых EZ-17 модели 02 и 03 заключается в создании трансформатора тока с первичной обмоткой в виде провода цепи, в котором проводятся измерения, и вторичной обмоткой состоящей из двух половинок ферритового сердечника.

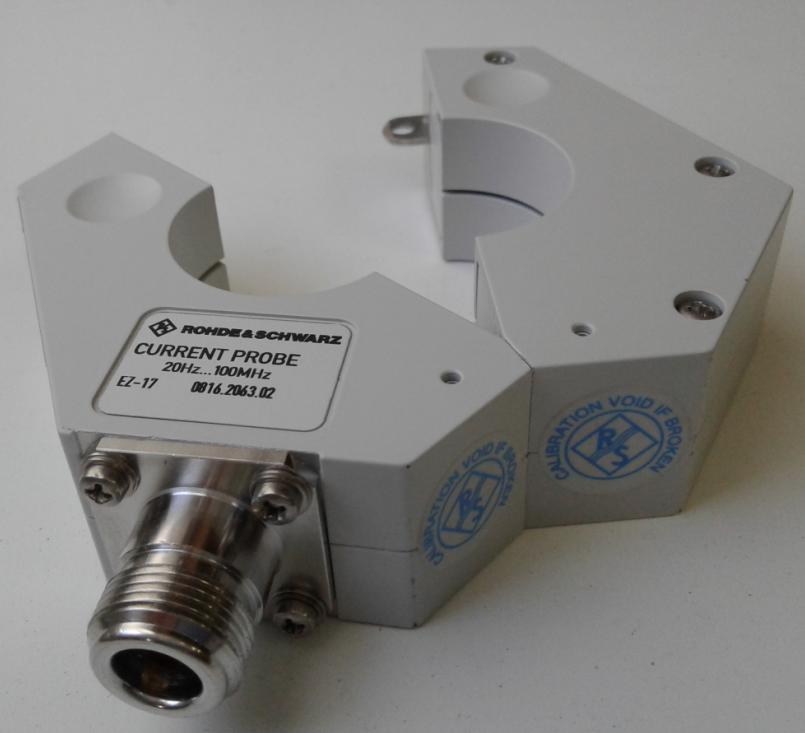

Конструктивно пробники токовые EZ-17 модели 02 и 03 выполнены в виде двух размыкаемых полуколец с пружинным фиксатором и позволяют обхватывать провод цепи, через который протекает электрический ток. На торце одного из полуколец находится разъем для подключения к измерительному оборудованию.
Модели пробников токовых EZ-17 отличаются коэффициентами калибровки. При этом пробники EZ-17 модели 02 имеют выходное сопротивление 50 Ом, подключаются к измерительным приемникам и используются только для измерения силы тока, а пробники EZ-17 модели 03 имеют реактивное выходное сопротивление и могут использоваться как для измерения силы тока, так и для измерений на устойчивость путем инжекции тока в провод цепи.
Программное обеспечение
отсутствует.
Поверка осуществляется по документу РТ-МП-5470-441-2018 «ГСИ. Пробники токовые EZ-17 модели 02 и 03. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20 августа 2018 года. Основные средства поверки:
- анализатор цепей векторный ZNC3 (регистрационный номер в Федеральном информационном фонде 49105-12);
- анализатор спектра низкочастотный UPV с опцией В1 (регистрационный номер в Федеральном информационном фонде 48123-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель пробников EZ-17 модели 02 и 03 в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1 — 2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам. Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG»
