Назначение: для измерения показателя преломления неагрессивных жидкостей и твёрдых образцов, таких как оптические стекла, полимерные пленки, пластик, а также для измерения массовой доли растворимых сухих веществ (сахарозы) в водных растворах по международной сахарной шкале % Brix.

Поверка рефрактометра Аббе NAR-1T SOLID, NAR-1T LIQUID, NAR-2T, NAR-3T, NAR-4T, DR-A1

Принцип действия рефрактометров основан на измерении угла полного внутреннего отражения при прохождении света через границу раздела двух прозрачных сред с разными показателями преломления, одна из которых измеряемое жидкое или твердое вещество, а другая измерительная призма.

Измеряемая жидкость или твердое вещество помещаются на поверхность измерительной призмы и плотно прижимаются осветительной призмой. Температура измерительной призмы контролируется внешним цифровым термометром, выполняющим роль аналого-цифрового преобразователя. В процессе измерений анализируемое вещество освещается источником света через осветительную призму. При этом образуется граница света и тени соответствующая предельному углу преломления системы двух сред: измерительная призма с высоким показателем преломления и измеряемое вещество с меньшим показателем преломления. Положение границы света и тени зависит от показателя преломления измеряемого вещества, и для разных веществ оно разное. Наведение перекрестья на границу раздела света и тени в смотровом поле осуществляется вручную и связано с перемещением визуальной шкалы рефрактометров. Визуальная шкала рефрактометров проградуирована непосредственно в значениях показателя преломления nD и массовой доли сахарозы в водных растворах % Brix, а для рефрактометра модели NAR-4T только в значениях показателя преломления nD .

В рефрактометре модели DR-A1 используется фотоэлектрическая регистрация смотрового поля. При наведении вручную перекрестья на границу раздела света и тени с фотоприемника в аналого-цифровой преобразователь поступают электрические сигналы, которые в соответствии с записанным в памяти математическим алгоритмом, преобразуются в значения показателя преломления nD и массовой доли сахарозы в водных растворах % Brix. Эти значения непрерывно меняются в процессе наведения на границу раздела света и тени. После завершения наведения они вместе с текущим значением температуры отображаются на цветном жидкокристаллическом дисплее в цифровом виде.

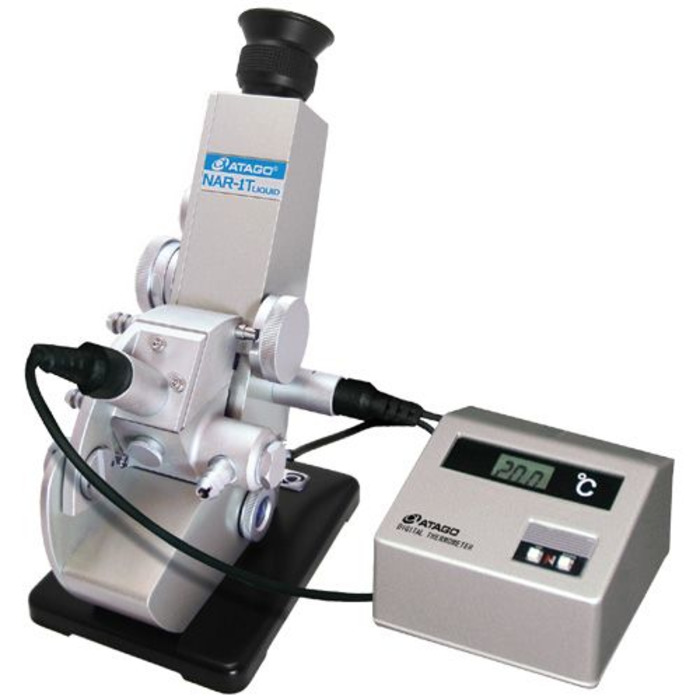

Рефрактометры Аббе, модели NAR-1T SOLID, NAR-1T LIQUID, NAR-2T, NAR-3T, NAR-4T, DR-A1 представляет собой настольные лабораторные измерительные приборы, состоящие из оптико-механического блока и водяного циркулирующего термостата. Оптикомеханический блок включает в себя измерительную и осветительную призмы, оптическую систему, смотровое поле с перекрестьем и шкалой, окуляр для наблюдения, компенсатор дисперсии для исключения окраски границы раздела света и тени.

К оптико-механическому блоку подключен внешний источник света, в качестве которого используется светодиод с максимумом интенсивности излучения приближенной к длине волны 589,3 нм (линия D в спектре излучения натрия).

• Рефрактометры NAR-1T LIQUID предназначены для анализа жидких образцов, содержащих сахарозу.
• Рефрактометры NAR-1T SOLID применяются, в основном, для измерения показателей преломления оптических стекол, пластмассы и определения средней дисперсии.
• Рефрактометры NAR-2T используются для анализа высокотемпературных пастообразных и жидких образцов.
• Рефрактометры NAR-3T имеют более высокую точность измерений за счет усовершенствования технологии их изготовления, применяются для измерения показателей преломления твердых и жидких образцов, а также образцов с двойным лучепреломлением.
• Рефрактометры NAR-4T предназначены для измерения полимерных материалов с высокими значениями показателей преломления.
• Рефрактометры DR-A1 являются цифровыми измерительными приборами, имеют программируемую шкалу пользователя, оснащены функцией «автоматической температурной компенсации» (АТС), что позволяет проводить измерения независимо от температуры окружающей среды для образцов с различной температурой в установленном температурном диапазоне.

Во всех моделях рефрактометров используется водяной циркулирующий термостат, предназначенный для стабилизации температуры в процессе измерения.

Модели рефрактометров отличается метрологическими характеристиками.

Корпус рефрактометров изготовлен из листового алюминия и опломбирован для несанкционированного проникновения.

Программное обеспечение

Рефрактометр Аббе модели DR-A1 поставляются с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений и обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
