Назначение: для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от + 5 °С до + 90 °С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см ). Специальное исполнение счетчиков допускает эксплуатацию при измерении объема сетевой воды, протекающей по трубопроводу при температуре от + 5 °С до + 130 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см ).

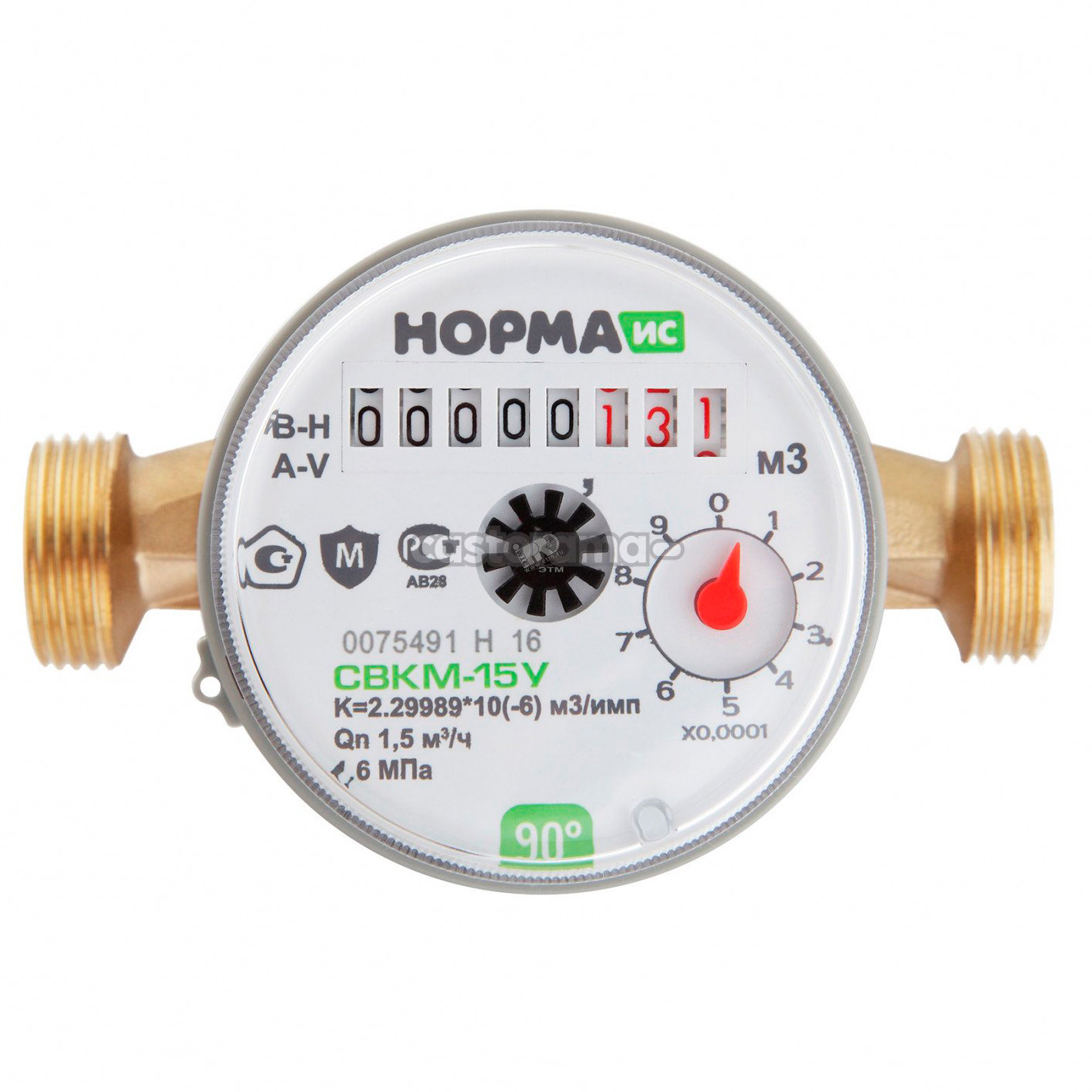

Поверка счетчиков холодной и горячей воды крыльчатые НОРМА СВКМ
Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды попадает в корпус счетчика через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем воды, прошедшей через счетчик в м . Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м3 и в долях м3. Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма, полностью или частично, может находиться в специальной жидкости, препятствующей его загрязнению водой, протекающей через счетчик. Счетный механизм может быть отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки. В этом случае, вращение крыльчатки, на оси которой установлен магнит ведущей части магнитной муфты, передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики выпускаются следующих моделей:
- НОРМА СВКМ-15Х, НОРМА СВКМ-15ХИ, НОРМА СВКМ-15МХ, НОРМА СВКМ-15МХИ, НОРМА СВКМ-15У, НОРМА СВКМ-15УИ, НОРМА СВКМ-15Г, НОРМА СВКМ-15ГИ, НОРМА СВКМ-15МГ, НОРМА СВКМ-15МГИ с номинальным расходом 1,5 м3/ч;
- НОРМА СВКМ-20Х, НОРМА СВКМ-20ХИ, НОРМА СВКМ-20МХ, НОРМА СВКМ-20МХИ, НОРМА СВКМ-20У, НОРМА СВКМ-20УИ, НОРМА СВКМ-20Г, НОРМА СВКМ-20ГИ, НОРМА СВКМ-20МГ, НОРМА СВКМ-20МГИ с номинальным расходом 2,5 м3/ч;
- НОРМА СВКМ-25Х, НОРМА СВКМ-25ХИ, НОРМА СВКМ-25МХ, НОРМА СВКМ-25МХИ, НОРМА СВКМ-25У, НОРМА СВКМ-25УИ, НОРМА СВКМ-25Г, НОРМА СВКМ-25ГИ, НОРМА СВКМ-25МГ, НОРМА СВКМ-25МГИ с номинальным расходом 3,5 м3/ч;
- НОРМА СВКМ-32Х, НОРМА СВКМ-32ХИ, НОРМА СВКМ-32МХ, НОРМА СВКМ-32МХИ, НОРМА СВКМ-32У, НОРМА СВКМ-32УИ, НОРМА СВКМ-32Г, НОРМА СВКМ-32ГИ, НОРМА СВКМ-32МГ, НОРМА СВКМ-32МГИ с номинальным расходом 6,0 м3/ч;
- НОРМА СВКМ-40Х, НОРМА СВКМ-40ХИ, НОРМА СВКМ-40МХ, НОРМА СВКМ-40МХИ, НОРМА СВКМ-40У, НОРМА СВКМ-40УИ, НОРМА СВКМ-40Г, НОРМА СВКМ-40ГИ, НОРМА СВКМ-40МГ, НОРМА СВКМ-40МГИ с номинальным расходом 10,0 м3/ч;
- НОРМА СВКМ-50Х, НОРМА СВКМ-50ХИ, НОРМА СВКМ-50МХ, НОРМА СВКМ-50МХИ, НОРМА СВКМ-50У, НОРМА СВКМ-50УИ, НОРМА СВКМ-50Г, НОРМА СВКМ-50ГИ, НОРМА СВКМ-50МГ, НОРМА СВКМ-50МГИ с номинальным расходом 16,0 м3/ч.
| №
п/п |
Наименование параметра | Значение параметра | |||||
| 1 | Диаметр условного прохода (Ду), мм | 15 | 20 | 25 | 32 | 40 | 50 |
| 2 | Объемный расход воды (q), м /ч:
— минимальный qmin: класс А класс В класс С — переходный qt: класс А класс В класс С — номинальный qn — максимальный qmax |
0,06
0,03 0,015 0,15 0,12 0,023 1,5 3,00 |
0,10
0,05 0,025 0,25 0,20 0,038 2,5 5,0 |
0,07
0,28 3,5 7,0 |
0,12
0,48 6,0 12,0 |
0,20
0,80 10,0 20,0 |
0,3
1,2 15 30 |
| 3 | Максимальное рабочее давление, МПа | 1 | 1 (1,6*) | ||||
| 4 | Потеря давления при qmax, не более, МПа | 0,1 | |||||
| 5 | Порог чувствительности, м3/ч | не более 0,5qmin | |||||
| 6 | Емкость счетного устройства, м3 | 99999,9999 | 99999,999 | ||||
| 7 | Цена деления младшего разряда счетного устройства, м3 | 0,0001 | 0,001 | ||||
| 8 | °
Температура окружающей среды, С |
от + 5 до + 50 | |||||
| 9 | Относительная влажность при температуре 35 °С, % | 80 | |||||
| 10 | Диапазон рабочих температур воды,
о С: для счетчиков холодной воды для счетчиков горячей воды |
от + 5 до + 30 от +5 до + 90 | |||||
| 11 | Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %:
qmin < q < qt qt < q < qmax |
± 5 ± 2 | |||||
| 12 | Номинальный диаметр резьбового соединения на корпусе счетчика, дюйм | 3/4 | 1 | 1 1/4 | 1
1/2 |
2 | 2 1/4 |
| 13 | Номинальный диаметр резьбового соединения штуцеров, дюйм | 1/2 | 3/4 | 1 | 1
1/4 |
1 1/2 | 2 |
| 14 | Габаритные размеры не более, мм: длина; | 110(80**) 82 | 130 | 160 | 160 | 200 | 260 |
| высота; | 82 | 90 | 120 | 120 | 120 | ||
| ширина | 76 | 76 | 76 | 102 | 102 | 102 | |
| 15 | Масса счетчика не более, кг | 0, 66 | 0,78 | 1,92 | 3,2 | 3,3 | 4,1 |
