Поверка счетчиков холодной и горячей воды ВСКМ 90 в Якутске
Назначение: для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур 5…90 °С при давлении не более 1,0 МПа.

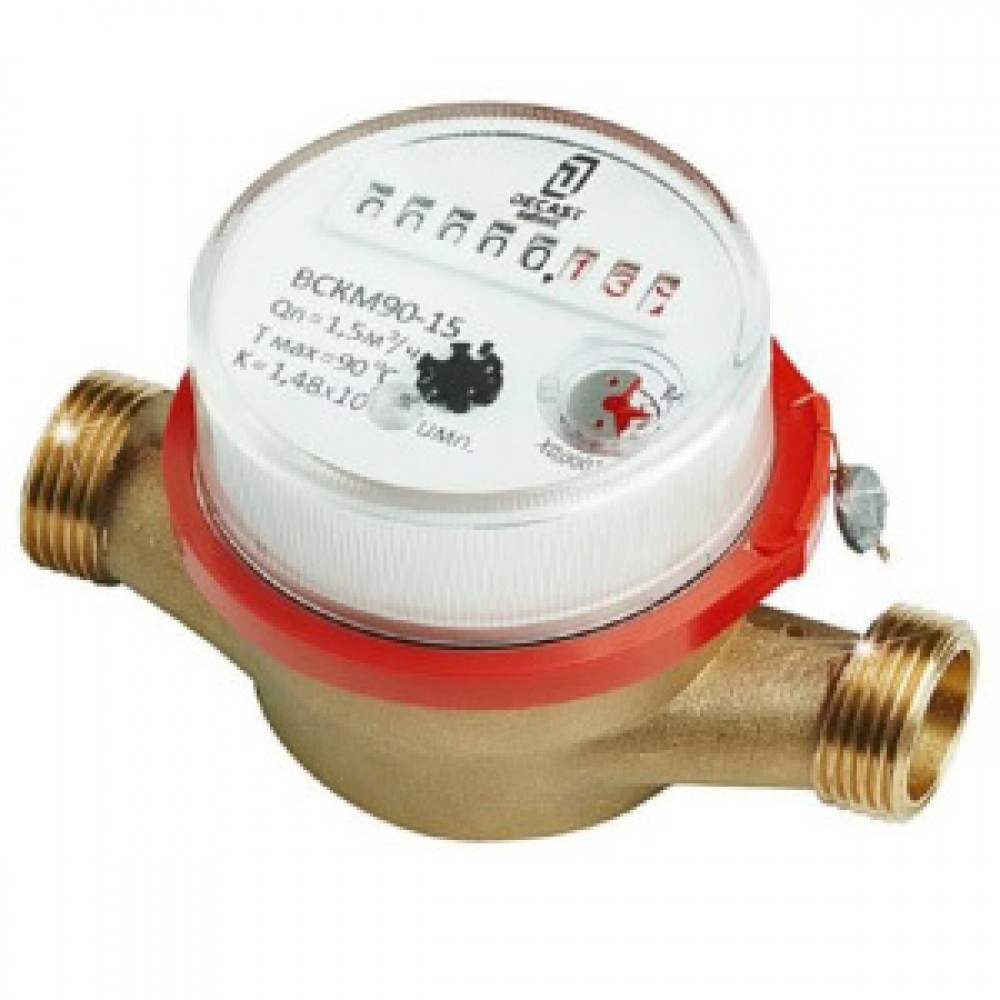

Поверка счетчиков холодной и горячей воды ВСКМ 90
Принцип работы счётчиков холодной и горячей воды ВСКМ 90 состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Счётчики состоят из корпуса с фильтром, измерительной камеры и счётного механизма, размещённого в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закреплённой на ней ведущей магнитной муфтой. Через разделительный стакан счётного механизма вращение ведущей части магнитной муфты передаётся её ведомой части, которая связана с масштабирующим редуктором и отсчётным механизмом. Сухой, герметизированный в отдельной полости счётный механизм, преобразует число оборотов крыльчатки в показания отсчетного устройства в м3. Исполнения счётчиков с дистанционным герконовым выходом имеют встроенный магнит, который воздействует на включение и выключение герконового датчика.
Поверка осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
При поверке применяются следующие средства измерений:
- установка для поверки счётчиков с пределами допускаемой относительной погрешности ±0,25 %, диапазон расходов от 0,01 до 30,0 м3/ч;
- прибор комбинированный Testo-610, диапазон измерений относительной влажности воздуха от 15 % до 85 %, диапазон измерений температуры воздуха от 0 °С до 50 °С.
