Поверка счетчиков холодной воды турбинных ВВ в Якутске
Назначение: для измерений объема воды, протекающей в системах холодного водоснабжения на объектах коммунального хозяйства.
Поверка счетчиков холодной воды турбинных ВВ
Принцип работы счётчиков состоит в преобразовании скорости потока воды во вращение турбинки, измерении числа её оборотов, обработке полученных данных и отображении показаний в м3 и его долях.

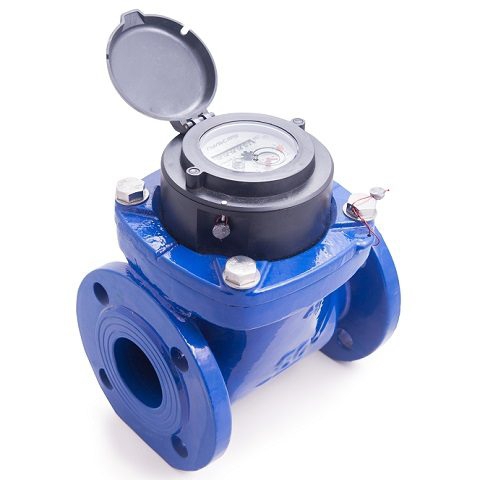

Счетчики состоят из корпуса, преобразователя расхода и электронного индикаторного устройства. Корпус представляет собой отрезок трубопровода с фланцами для присоединения к трубопроводу основной магистрали. Преобразователь расхода установлен внутри корпуса и от осевого перемещения удерживается пластмассовым фиксатором, состоит из переднего и заднего струевыпрямителей, а также турбинки, на ступице которой, установлены металлические пластины. Индикаторное устройство установлено в прозрачный пластмассовый кожух, состоит из датчика, электронного вычислителя и дисплея.
Счетчики имеют следующие исполнения:
- диаметр условного прохода (50, 65);
- комплектация радиомодулем (РК);
- комплектация импульсным выходом (И);
- комплектация кабельным выходом (К);
- значение цены импульса импульсного выхода (0,1 или 1,0);
- интерфейс кабельного выхода (RS-485 или M-Bus).
Поверка осуществляется по документу МП РТ 2075-2014 «Счетчики холодной воды турбинные ВВ. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 30 апреля 2014 года.
Основное поверочное оборудование — установки для поверки счетчиков воды с погрешностью ±0,5 %.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды турбинным ВВ
- ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования».
- Международная рекомендация МОЗМ МР №49-1 «Счетчики воды, предназначенные для измерения холодной питьевой и горячей воды. Часть 1: метрологические и технические требования».
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
- ТУ 4213-037-09864185-2014 «Счетчики холодной воды турбинные ВВ. Технические условия».
